Устройство защиты для зарядного

Защита зарядного устройства от короткого замыкания

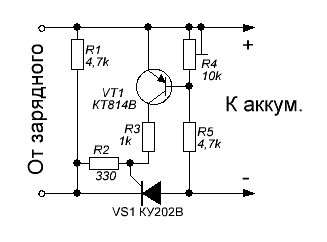

     Выпрямительные диоды в зарядных устройствах могут быть выведены из строя при случайном замыкании выходных проводов или неправильном подключении аккумуляторной батареи. Устройство, схема которого представлена на рисунке, исключает протекание зарядного пока, если напряжение на выходных зажимах, ниже некоторого значения.

     Тиристор VS1 отпирается коллекторным током транзистора VT1, когда мгновенное значение каждой полуволны выпрямленного напряжения превышает напряжение на аккумуляторе. Если же напряжение на выходных клеммах равно нулю, что может быть вызвано коротким замыканием, то транзистор VT1 закрыт и тиристор остается в непроводящем состоянии.
Этот блок может быть дополнением к существующему зарядному устройству, но при этом напряжение вторичной обмотки сетевого трансформатора должно быть повышено примерно на 1В для компенсации падения напряжения на тиристоре. Резистором R4 устанавливается порог напряжения, ниже которого тиристор открываться не будет.
